第一章 項目概述

1.1 建設背景

教室無感擴聲系統看起來十分簡單，實際上難度很大。與近講擴聲系統相比，由于拾音距離超遠，系統增益均處于較高狀態，聲反饋和噪聲都是相當棘手的問題。任何一個問題處理不好，都會嚴重影響傳聲增益和傳聲清晰度。

教室擴聲的難點在于現在使用的教室都沒有考慮到電聲設備的使用情況，初期的建聲幾乎是原始狀態，尤其是聲音的吸收不足造成聲音的反射、折射異常的復雜，各種反射折射疊加、干涉、駐波等形成了房間高高低低的不平直響應。

傳統的教室擴聲系統一般都是近場拾音方式，采用耳麥、掛麥、領夾或者手持話筒拾音，無一例外都會對老師正常講課造成干擾。為了將老師從傳統電聲設備的束縛中解放出來，遠距離拾音是趨勢。正由于拾音距離比較遠，如果使用期的話筒靈敏度較低，達成不了很好的收拾音效果，但是如果話筒的靈敏度提高之后，又極易引起反饋嘯叫抑制不住的情況，聲音開不起來，傳聲增益很低，沒有實際使用價值，這是一對難解的矛盾。

為了很好的解決這對矛盾，我們采用了先進的運算平臺，高速的DSP處理器以及全新的系統負反饋的算法，精密的調參方式。經過長期艱苦的努力，終于獲得了良好的效果，很好的解決了這個問題。

1.2 項目需求

以前老師上課使用或者無線話筒上課，比較累贅，有一定局限性，鵝頸有線話筒授課，話筒拾音距離有限，老師活動范圍很小，妨礙老師講課時的利用肢體語言與學生互動，后來出現了無線話筒，老師雖然可以隨意走動，但其使用電池消耗大、頻點少、故障高、易串頻。為了讓老師實現真正的授課自由，學生聽課輕松，創造更好的學習環境，學校決定新建和提質改造多媒體教室的音響系統。

1.3 建設目標

教室無感擴聲系統能為教室各項功能活動提供最優良音頻傳輸?shù)沫h(huán)境，產生最優質的擴聲效果。只需在講臺上方安裝一支吊掛麥克風，和一支2.4G三合一無線話筒，搭配本公司吊麥智能擴音系統主機和音箱使用。老師無需攜帶任何擴音設備，解放雙手，輕松上課。

教室各個角落的聲音覆蓋。授課者只需輕聲講解，聲音可以清晰到達每一個角落。解決三排以后的學生聽課效果，要后排學生感覺如教師就在身前講課一樣。

教室聲場均勻，空間方向感好，授課者聲音清晰，聲放大后聲音清晰，穿透力強，不嘯叫、無噪聲。

第二章 方案設計

2.1 設計原則及依據

設計原則：

我公司以用戶至上為原則，在符合國家規范的前提下，最大限度地滿足業主的需求。以下是我公司為業主利益著想，本著技術先進、高效便利、投資合理的精神在系統設計中所堅持的以下原則。

2 實用性:系統設備立足于用戶對整個系統的具體需求，最大限度地發揮投資的效益。

2 先進性:現代信息技術的發展，新產品、新技術層出不窮。因此本系統在投資費用許可的情況下應充分利用現代最新技術，以使系統在盡可能長的時間內與社會發展相適應，避免了因技術陳舊造成整個系統性能不高和過早被淘汰。

2 可靠性：所配置的主要設備均確保高超的性能指標，確保性能優異，質量可靠。保證系統運行的穩定性和安全性，保證重要信息不致破壞和丟失。

2 開放性：系統應具有良好的開放性，并提供標準接口，可以根據用戶需求對系統進行擴展和升級。

2 兼容性：系統設備的選擇要以先進性和成熟性為基礎，同時考慮兼容性，避免因兼容性造成系統難以升級和擴展。

2 標準化：進行設備選擇時，應符合國際、國內標準設計，避免因新技術不支持而造成設備淘汰。

2.2 系統設計

本產品是專門為學校教學擴音而定制的專業設備，采用自主研發的自適應反饋抑制、回聲消除、數字均衡等技術，實現話筒遠距離拾音。使用時只需在講臺上方安裝一支拾音器，即可完全覆蓋整個講臺，老師無需佩戴任何的擴聲設備，即可輕松與學生互動上課。

系統主機提供48V幻像電源，可直接連接話筒。配套的話筒采用高靈敏度、高保真電容咪芯，拾音距離遠，語音清晰自然。配備性能卓絕的數字音頻處理器，采用先進的高速浮點算法，實現自適應反饋抑制、動態自動降噪、回聲抑制等功能，可實現話筒遠距離拾音和遠端互動教學。擴聲靈敏、清晰、無噪聲、聲場均勻。

本系統解決了傳統的無線話筒要經常更換電池或充電、容易損壞的問題，便于設備的管理。

本產品還可加入2.4G三合一多功能無線麥克風，老師在講臺周圍完全可以吊咪拾音，學生回答問題可用無線話筒，2.4G三合一多功能無線麥克風集無線麥克風、激光筆、無線PPT翻頁功能，具有穩定不串頻等優點。

教室無感擴聲系統看似簡單，其實難度很大，由于拾音距離遠，系統增益均處于較高狀態，隨之出現的聲反饋和噪聲都是十分棘手的問題，直接影響傳聲增益和傳聲清晰度。

基本拾音距離沒增加一倍，難度翻倍的增加。而目前大部分的教室建聲條件也非常嚴酷，幾乎沒有任何有利于擴聲的建聲條件。在這種情況下，麥克風音頻處理器就是整個教室無感擴聲系統的核心，擔負著繁重的任務。首先它要對教室的建聲環境做初步的房間均衡修正，之后再復雜的情況下將聲反饋抑制在最小程度，盡可能提高傳聲增益，并在此過程中對環境噪聲最大程度消除，提高傳聲清晰度。

2.3 系統功能特點

1. 一鍵設置全自動的工作模式，系統安裝無需進行聲場調試，使用簡單。

2. 內置數字高速自適應反饋抑制電路（AFC），有效消除嘯叫，實現高靈敏度話筒遠距離高保真拾音。

3. 內置數字消回音電路（AEC），有效消除回聲，實現遠程互動教學。

4. 內置動態噪聲濾波器（ANC），可濾掉現場環境的背景噪聲而不影響語音信號高質量的傳送，提高信噪比，改善音質。

5. 內置自動增益控制（AGC）： 系統智能電平控制技術，可以獲得到清晰、持續的、信號電平無明顯波動的語音信號。保持對語音的連貫和讓語音易于聽清楚，維持聽感上的舒適性。

6. 內置數字高低通調節控制，可隨意調節語音頻響范圍。

7. 內置數字壓限器：防止突發的大信號對系統產生損壞，同時可提高拾音的距離。

8. 內置10段數字圖示均衡器：頻率控制更精確。

9. 人聲激勵功能，可提升語音清晰度。

10. 六路話筒輸入，提供48V幻象電源，話筒1～4一組開關控制，話筒5～6一組開關控制。（話筒1～4有四選一功能，話筒5/6直通）

11. 多功能的輸入輸出接口：四路輸入、四路輸出,其中LINE IN輸入的信號可混合到線路輸出和本地擴聲輸出，在遠程互動教學時可實現話筒的語音信號和音樂信號混合輸出（從MIX OUT傳輸）；AUX IN輸入的信號只從本地擴音輸出，不干擾語音的外傳；MIC OUT只作話筒信號采樣或錄音輸出，不受到其他信號干擾； MIX OUT輸出混合信號（本地話筒信號和LINE IN信號）。

12. 2.4G三合一無線話筒無縫集成，具有無線話筒、激光筆、無線PPT翻頁功能（定做）。

13. 話筒音量/音樂音量以及機器參數數字調整，并可電腦遠程控制。

14. 四選一話筒自動選擇器：自動打開距離老師最近的話筒，自動關閉其他的通道，其目的是：a：減小外界環境噪聲經話筒傳送到揚聲器而產生的噪音，有利于保持課堂的安靜和老師語音的清晰度。 b：減小由揚聲器發出的聲音或電磁波傳入話筒形成正反饋而產生嘯叫的條件。

15. 具有一鍵靜音功能。設置專用外接靜音開關接口，可在臨時需要靜音時按下靜音開關。接口可單獨提供5V電源。

16. 具有自動靜音功能。在檢測沒有話筒信號輸入時，在設定的時間內系統自動靜音。

17. 鍵盤上鎖功能：當管理員將設備調試完后，再將面板按鍵鎖住，防止非管理員進行操作。

18. 提供RS232串口和上位機軟件，可通過電腦控制，可接中控。

第三章 技術參數

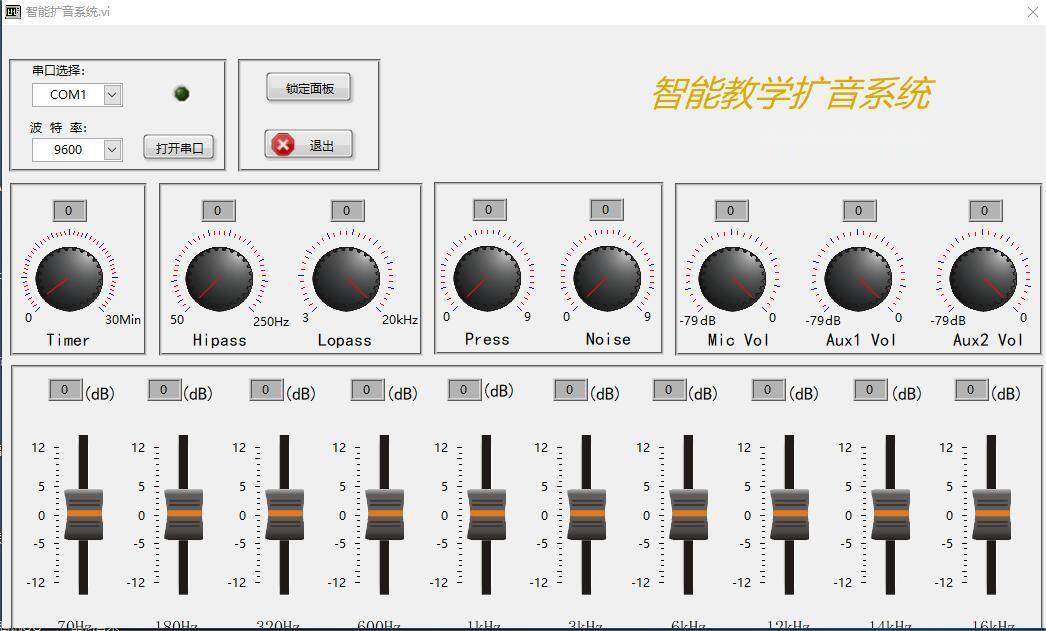

軟件功能： 通過RS232串口與電腦連接進行控制本功放。 在軟件界面設置高低通的頻率值。 設置噪聲門和自動壓限的閥值。 調節內置10段均衡的頻率點。 調節本地話筒輸入的音量。 調節AUX輸入信號的音量。
智能教學擴音系統主機DS-NL3000	吊麥DS-906

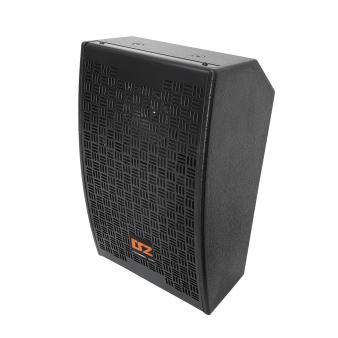

無線話筒DS-U803	專業音箱 DS-106YP

第四章 公司介紹

4.1 整體規模

公司規模：廣州帝聲電子有限公司（DSZ）起始于1995年,主營OEM和ODM，服務海內外客戶群體，提供優質產品和定制化需求，制造根基久遠，生產廠房5萬平米，兩大生產基地分別位于清遠市清城區和廣州市番禺區。

是一家專業從事音視頻融合系統產品研發，定制設計，生產，銷售，服務為一體的高科技民營企業，公司秉承用匠手成就品質，用心服務客戶，以數字化、智慧+研發產品提供音視頻整體解決方案，產品包括：數字會議系統、無紙化會議系統、遠程視頻會議系統、專業擴聲系統、智能中控矩陣系統、分布式管理系統、舞臺燈光、教育信息化管理系統、數字IP公共廣播系統、消防廣播、智慧醫療等系統，以上各大系統均廣泛應用于：政府單位、學校、集團大樓、文旅、高鐵、汽車、酒店、體育場館、醫院等多種領域，全國案例超10萬個。

以“文化引領人心、科技塑造未來”的經營方針，帝聲人本著“人為本，和為貴”的經營理念，以資本為紐帶、科技為依托、市場為載體，發揮規模優勢和研發優勢作用，立足音視頻行業，實施品牌戰略、規模擴張戰略和“高、新、精、尖”新產品研發戰略，實現產品多元化、用途外延化的產業鏈拓展，走“整合資源,產融結合，多元化經營”之路。

截止到 2023 年末，帝聲電子年營業額超 4.5 億元;擁有員工 568人。在全國40個城市均設立辦事處，提供本地化服務。

研發團隊：

DSZ專注技術創新和自主研發，深耕聲光電視訊行業，不斷適應市場需求和新技術革命的要求，智造更加智能化的產品系統。截止至2022年,研發人員突破50人，有力支撐公司科研開發工作的先進性、高效性。

研發知識產權：

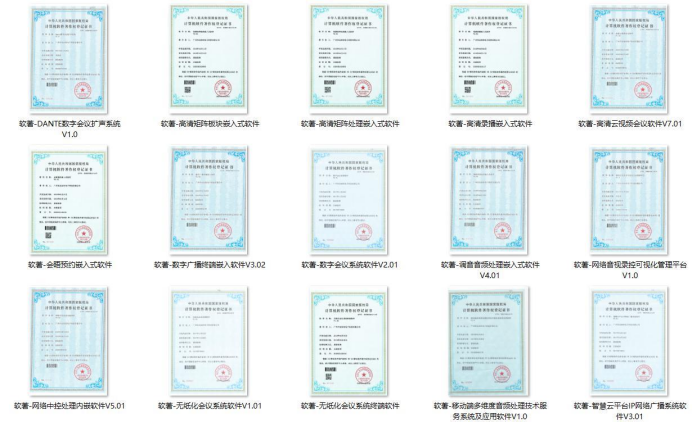

擁有100+項知識產權，包括2項發明專利、26項實用新型專利、52項外觀設計專利、168項軟件著作權。

管理團隊：

銷售團隊 ：112名銷售精英，負責項目配合，標書制作、投標、簽單等事宜。

技術團隊 ：25名售前工程師專門進行現場勘察和專業的方案設計和方案匯報，56名售后工程師提供本地化上門服務、遠程指導、大型活動全天駐場保障、產品軟件永久免費升級服務、定期產品巡檢 +培訓。

商務團隊 ：12名助理+6名商務+2名財務

推廣團隊 ：5名產品推廣經理

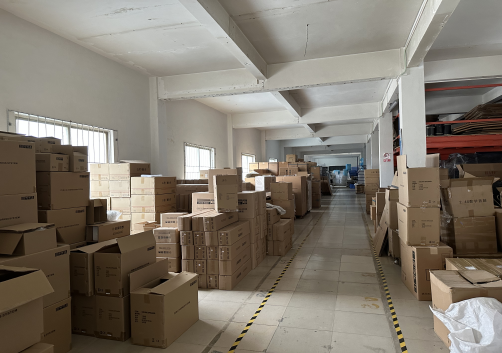

物流中心：獨立的物流中心，全國范圍內發貨響應時間自簽合同后4---72 小時內發貨，快速響應。

高度機械化操作：設備核心生產環節引進先進的全自動機械化生產線，用機器代替人工，既減少了人工成本，又提高了生產質量和效率。

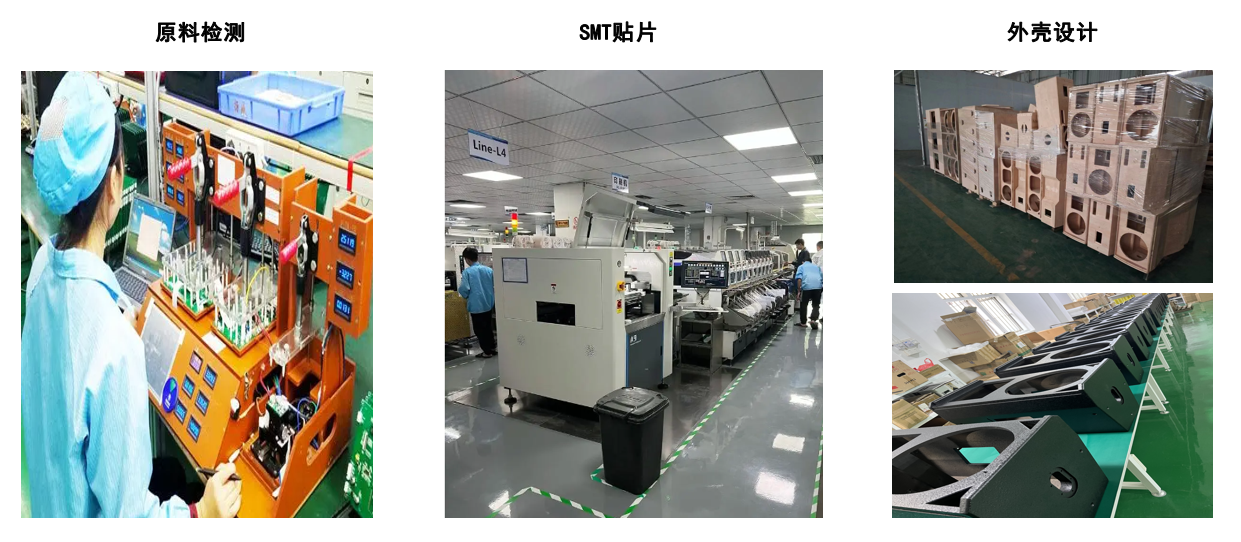

產品垂直整合：擁有設備制造中心，從SMT貼片、自動插件、波峰焊、調試、組裝、老化、包裝到產品的初調、復調、聯調測試等全過程品質把控等形成了完備的制造加工鏈體系，所有核心元器件我們只跟業內最優質的供應商合作，為提升產品品質和確保交付周期，我們斥巨資組建五金面板、結構件、變壓器、線材、箱體等加工中心，全面應對市場少量多樣化、特殊化等各種需求，90%以上產品電路采用SMT貼片生產，確保產品一致性和工藝的完美。

嚴格的檢測程序：從生產到發貨，分為IQC來料檢驗、半成品QC檢驗、成品QC檢驗、制程IPQC巡檢、OQC檢驗五大品質控制環節。品質檢測設備包括：鹽霧測試、分光色差儀、耐破度測定設備、AP測試儀、電參數測試儀、示波器、失真度測量儀；采用美國和意大利進口電聲測試設備系統、功率老化測試系統、MES追溯系統等設備，保證成品合格率達到99.98%。

榮譽：我們是科技創新型企業，獲得AAA級等級證書，擁有軍用資質、政府采購平臺等資質。

資質：通過了ISO9001質量認證、ISO14001環境認證、ISO18001職業健康認證等；

全系列產品都通過了3C認證、ROHS認證、CE認證、UL認證、EN認證、各類型產品檢測報告。

營銷服務體系：

所有的方案設計+項目調試+用戶使用培訓+售后服務由我們來做。

售前：25名方案設計工程師每年設計方案數量6萬+個項目聲場分析圖、施工圖6000個+、投標資料片2.5萬份+

售中：5名市場推廣工程師、每年線上線下產品推廣培訓1000+場次、全國各地展會推廣會80+場次

售后：56名售后服務工程師、全國范圍內本地化上門服務、遠程指導、24小時客服答疑、重大賽事、重要活動現場保障

客戶承諾：15日內無條件包換， 3個月內因公司產品問題包換，2年免費維修。

合作伙伴：

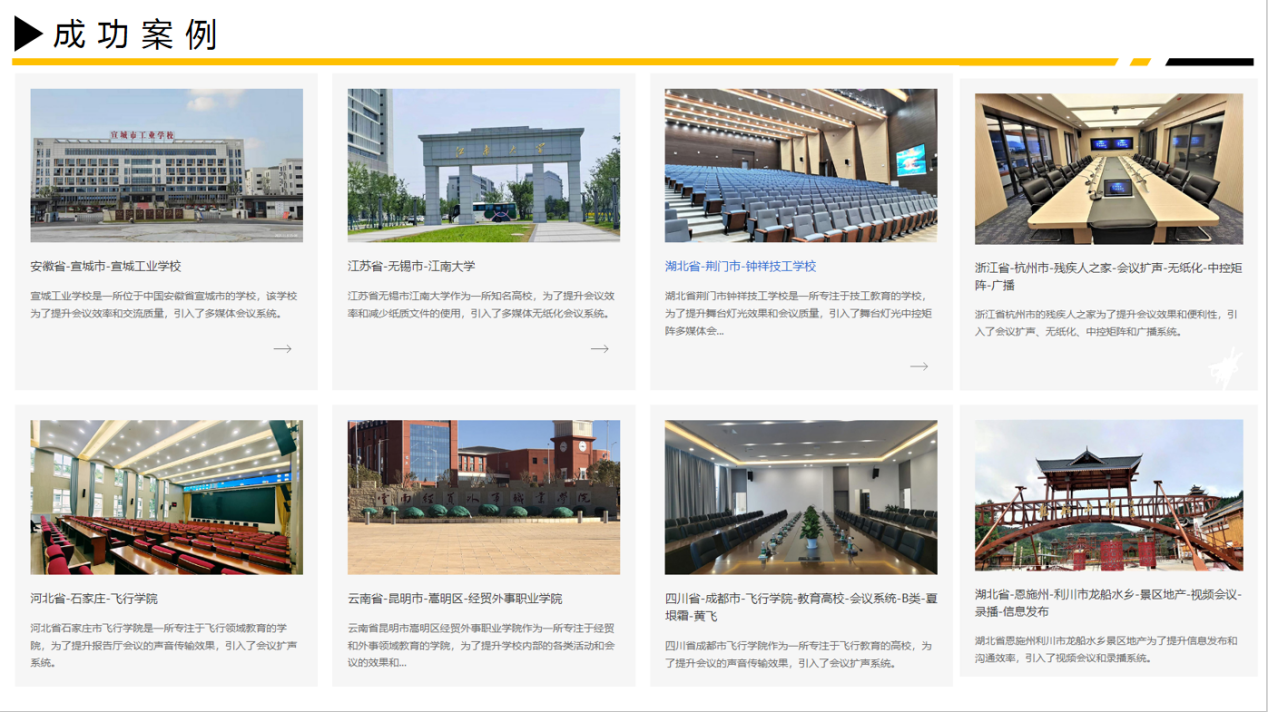

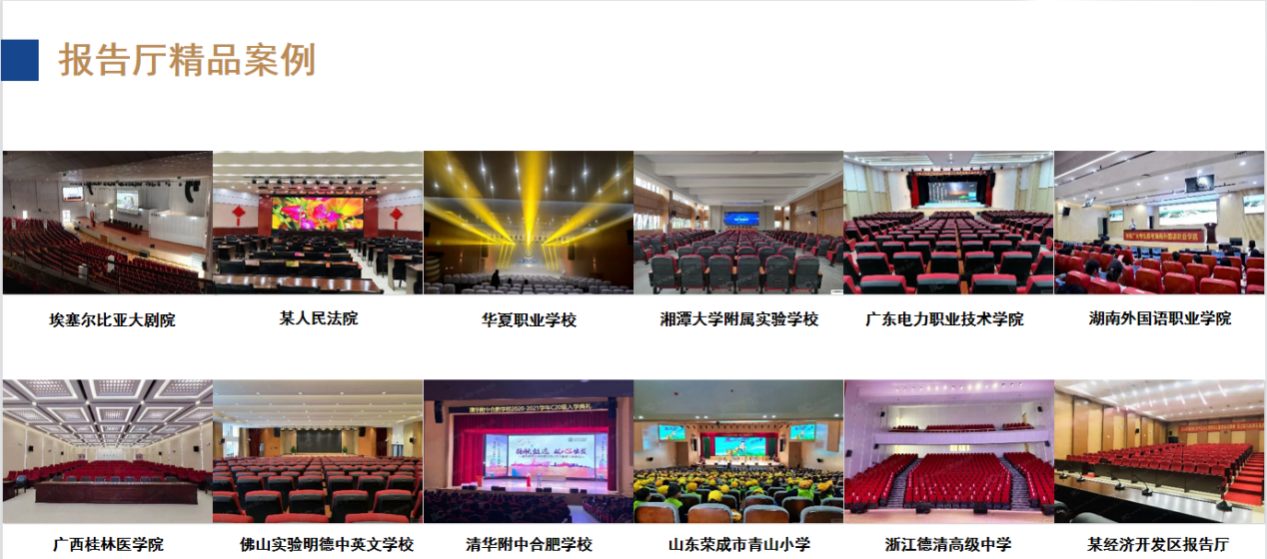

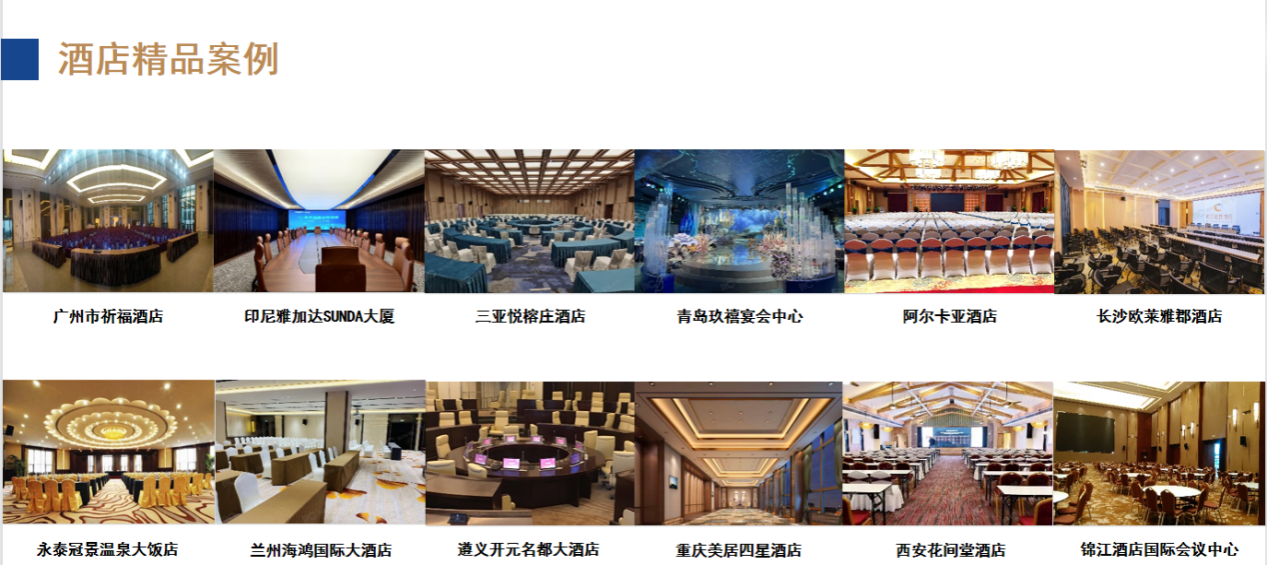

4.2 典型案例
