一、項目背景

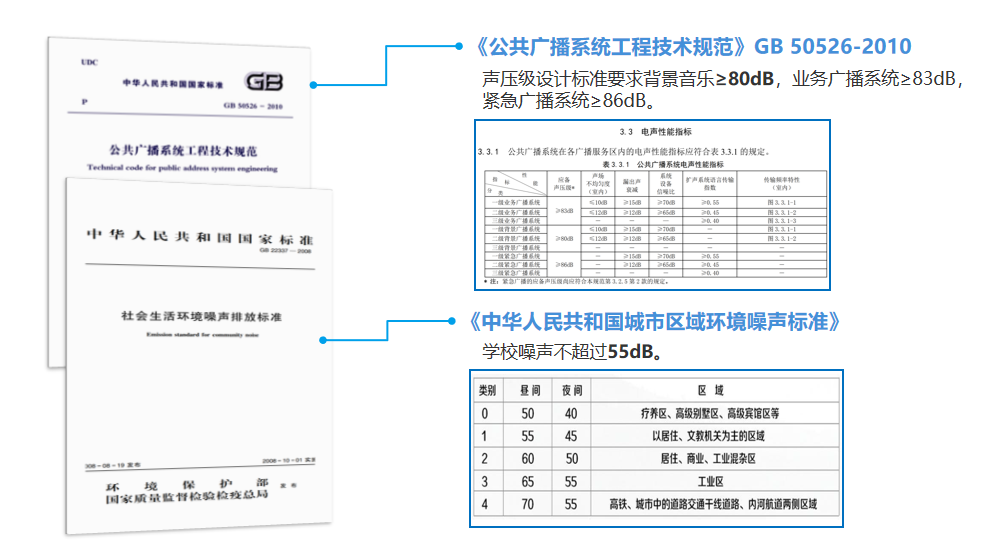

在傳統的廣播系統中，尤其是操場擴聲，很多認為聲音越大越好，甚至存在校園廣播的好壞跟廣播聲音掛鉤。但是隨著居民意識不斷增強，校園廣播的聲音無形中干擾了周邊居民的生活。在國家層面出臺的區域環境噪聲標準也要求學校噪聲不超過55dB。顯然，靜音操場是大勢所趨，是未來廣播方案設計的一個重中之重。

目前學校操場普遍存在的聲音效果不佳甚至噪音擾民問題，主要原因?yàn)椋?/strong>

1、聲場設計問題。音柱圍繞操場一周布局，極易造成二重唱，聲音來自四面八方，存在混響嚴重，語音的辨識度不夠，擾民等問題。

2、音箱選型問題。為了追求足夠的聲壓級，一味地選擇大功率的音柱。這種音柱聲壓級大、發聲角度不受控制，聲音很容易擴散到附近居民區，引發噪聲擾民問題和投訴。

3、智能化程度不高。多數學校上操還停留在一個老師放音樂一個老師現場指揮上，極大浪費人力資源，另外還存在無線話筒傳輸距離近，音樂不能遠程遙控播放，音柱不能智能分區等問題。

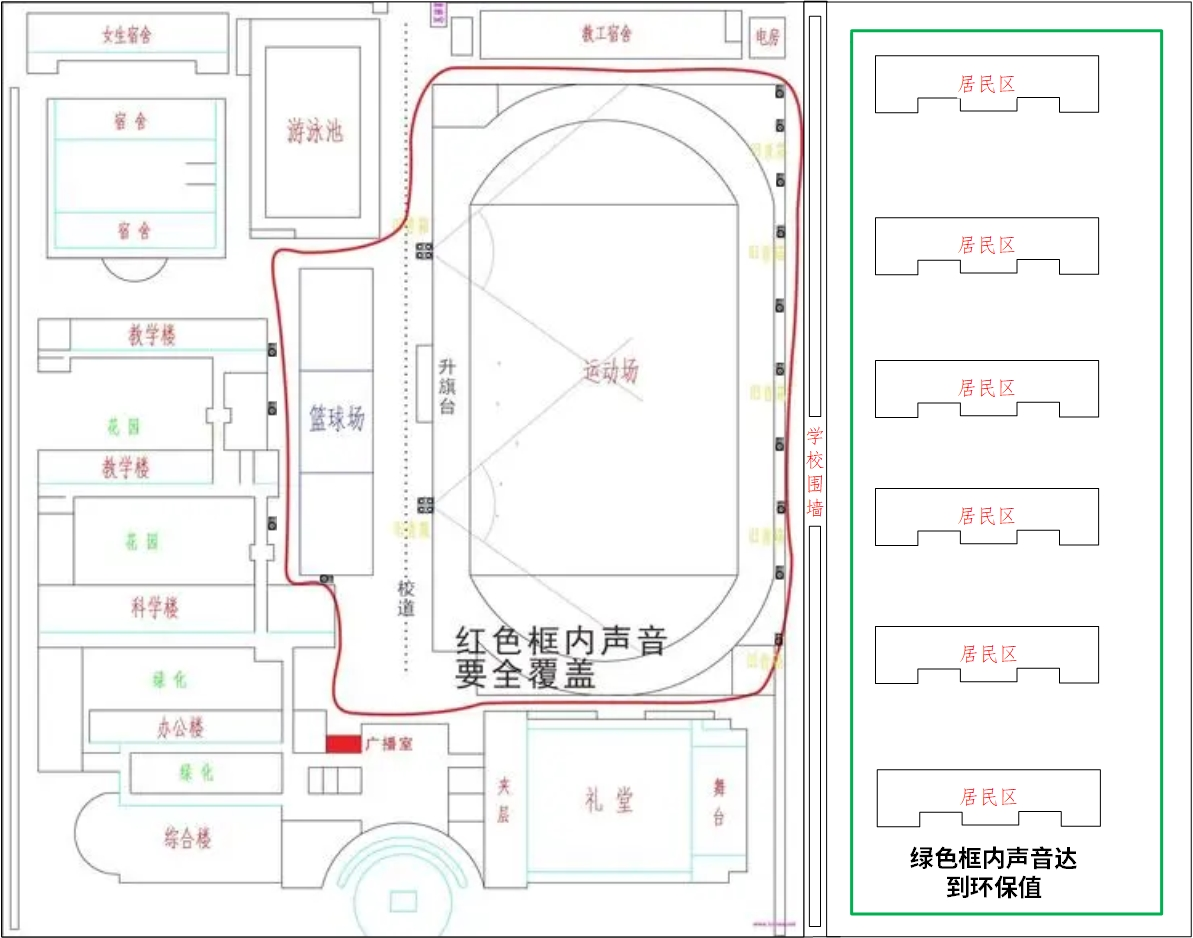

某校有操場如圖，居民區與學校僅一墻之隔。具體要求如下：

1、圖中紅色區域，即400米標準跑道操場以及籃球場聲音覆蓋。

2、聲場效果好，但不得擾民。

3、操場能夠獨立擴聲，也需要并入學校原有的校園網絡廣播系統中。

二、方案設計

1.產品介紹

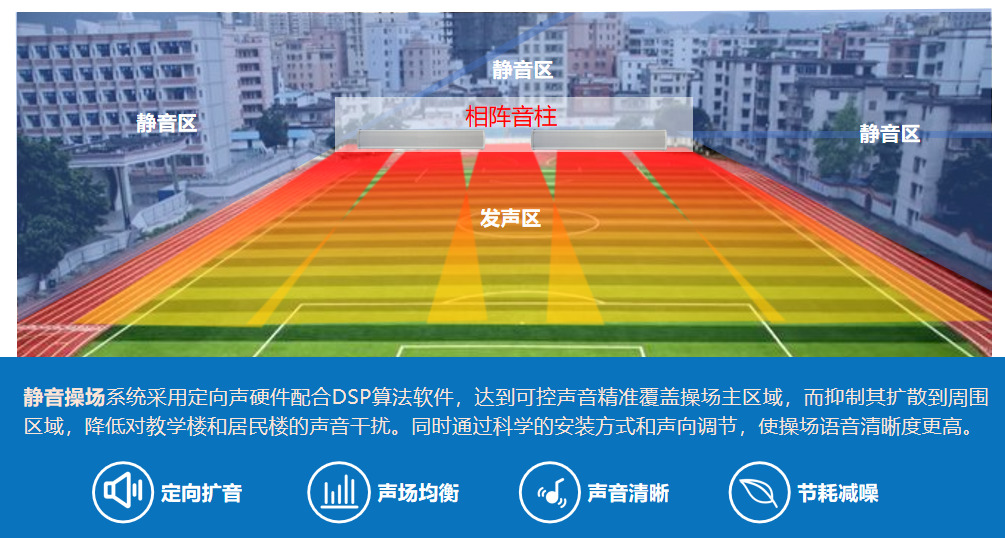

聲音能否像光一樣沿著預想的方向角度傳播呢？我們的相控陣技術，讓聲音“響我所想”，靜音操場系統采用定向聲硬件配合DSP算法軟件，達到可控聲音精準覆蓋操場主區域，而抑制其擴散到周圍區域，降低對教學樓和居民樓的聲音干擾。同時通過科學的安裝方式和聲向調節，使操場語音清晰度更高。

防擾民音箱靈感來源于雷達掃描儀利用相位控制陣列的原理，通過對送往各個喇叭單元的聲音信號的相對相位進行調整，強化聲音在指定方向的強度，并且壓抑其他方向的強度。強指向波束，可以通過自研的DSP算法調節發聲角度和范圍。

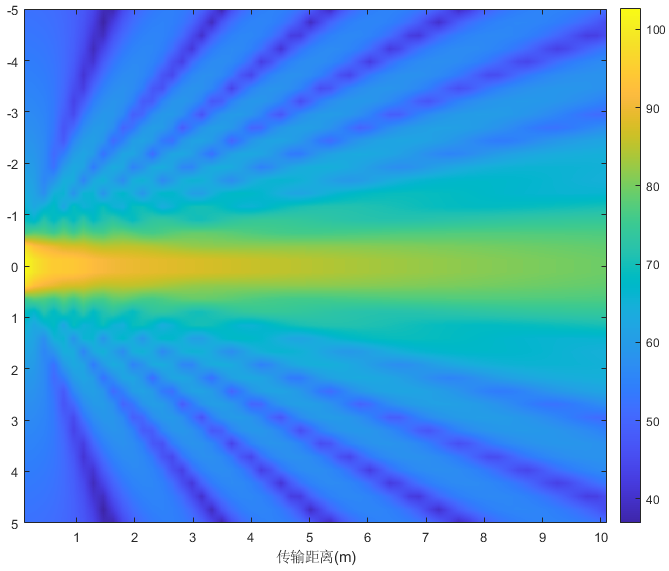

防擾民音箱聲音集中可導向,像光束一樣發聲，下圖為其發聲示意圖。

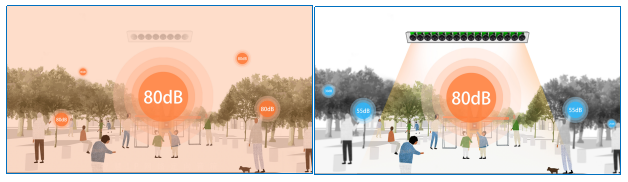

普通的音箱一般特點：全向擴聲，聲音擴散范圍廣；聲音衰減弱，距離每增一倍減少6dB；多只音箱容易互相干擾，造成聲音混雜。

防擾民音箱一般特點：定向擴聲，聲音集中定向傳播；聲音衰減強，定向范圍外最大衰減25dB；聲向算法調節，減少聲音互相干擾，聲音清晰。

另外，在項目中，很多人會強調系統的兼容性問題。除了新建校，目前絕大部分的學校都有自己的校園廣播，操場只是校園廣播的一部分，既是獨立的部分，又是不可分割的一部分。問題在于使用了我們的靜音操場系統，會讓操場擴聲變成孤島嗎？這一點可以很負責任的說，不會存在這種問題。一方面，當然我們非常歡迎使用自己的廣播系統,這樣廣播系統可以直接控制我們的相控陣音箱。

另一方面，也是大多數的情況，不管是已經有了其他家的校園廣播，還是現有操場擴聲改造，我們都可以去兼容其他廣播系統。將其他系統的音源接入，滿足本地擴聲的同時，亦能滿足校園廣播打鈴。

2. 方案設計

運動場部分：將定向聲音柱全部部署在居民區集中的一側8-12只，背靠教學樓，播音朝校園方向。

另外我們波束導向可調音箱，升旗臺兩側適當錯位增加2-4只，作為補償。

籃球場部分：背靠教學樓，播音朝籃球場方向部署4-6只。

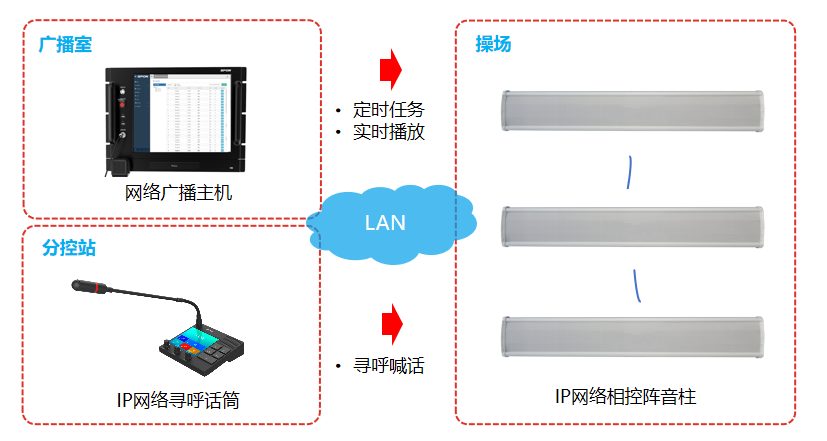

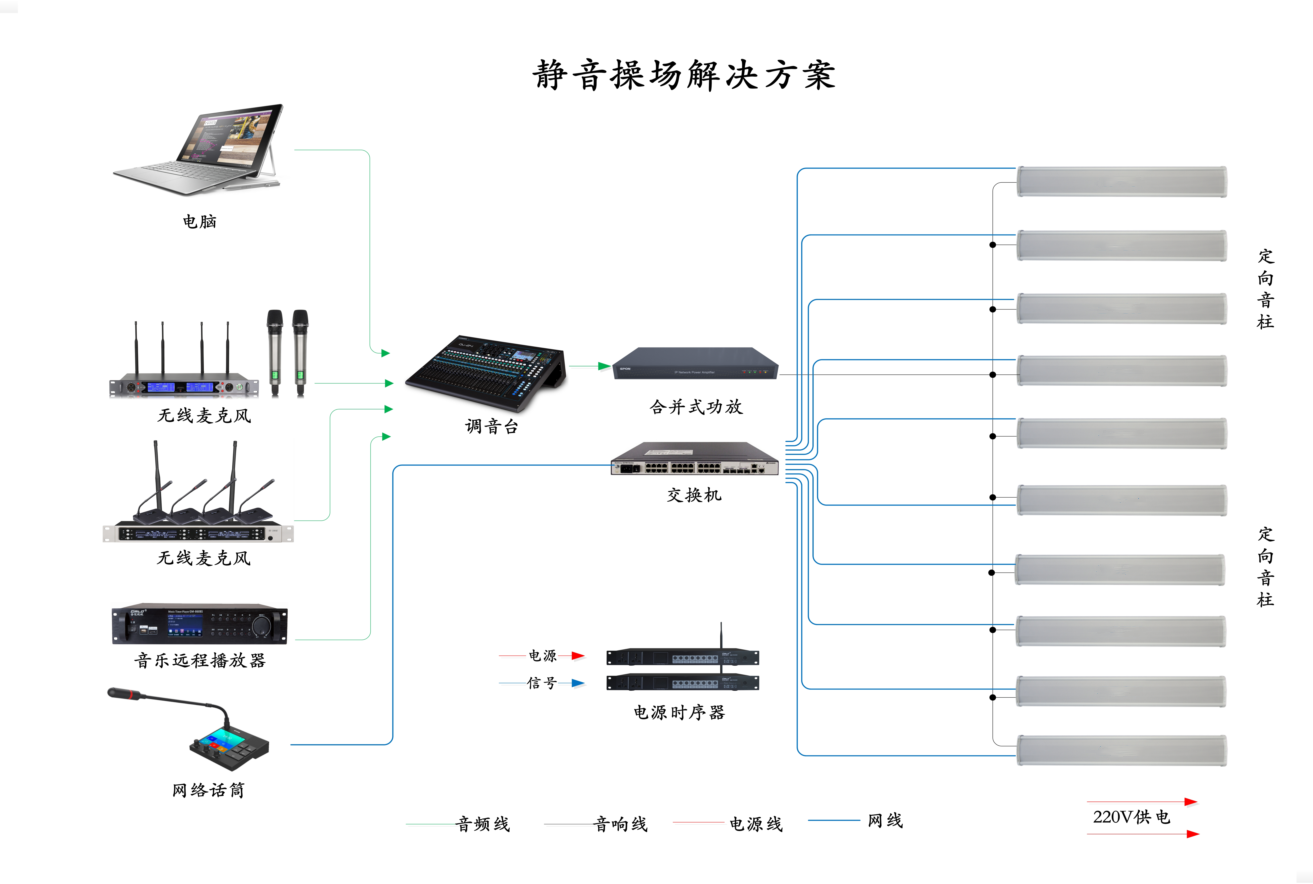

三、系統拓?fù)鋱D

四、產品功能

1.靜音效果好

系統采用定向聲硬件配合DSP算法軟件，達到聲音精準控制，水平 30°（-25dB），音柱無障礙物背后1米（-15dB）。通過科學的安裝方式和聲向調節，使聲音覆蓋有效區域，降低對教學樓和居民樓的干擾。

2.音質效果好

跟友商相比，相控陣音柱最大的優勢在于音箱的音質及聲束傳輸距離。相控陣音柱采用16只定向聲極強的喇叭配合DSP算法軟件，從而在保證音柱音質不受損失的情況下，將能量集中到有用的聲束，以求傳輸距離更遠。同等聲壓級我們用到的音柱數量更少，造價成本更低。

3.聲場均勻

通過安裝相控陣音柱，科學合理的聲場設計，減少音柱之間的相互干擾及聲場疊加，使聲場分布更加均勻，有效降低了回聲，提高語音可懂度，使廣播聲更易聽清。

4.智能化程度高

可實現點對點控制，分組控制，全體廣播等操作，可根據學生的多少來選擇工作音柱的開啟數量。最大程度的減少資源的浪費及對居民的干擾。

5.遠程遙控

通過無線遠程遙控音樂播放器，實現對音樂的選擇，暫停、播放、上一曲、下一曲等。無線話筒遠距離傳播，可實現操場全覆蓋。二者結合起來使用，老師可輕松獨立完成上操，升旗等工作。

6.系統兼容

不管誰家廣播系統均可接入，滿足操場本地擴聲的同時，兼顧校園廣播打鈴，且鈴聲一致。
